Bản vẽ thiết kế điện mặt trời là gì?

Bản vẽ thiết kế điện mặt trời là tài liệu kỹ thuật thể hiện chi tiết cách bố trí, lắp đặt và đấu nối các thành phần của hệ thống điện năng lượng mặt trời. Đây là cơ sở để kỹ sư, nhà thầu và chủ đầu tư có thể thống nhất về quy mô, phương án lắp đặt và khối lượng vật tư cần sử dụng.

Một bản vẽ thiết kế tiêu chuẩn thường bao gồm:

Sơ đồ nguyên lý hệ thống

Mô tả cách đấu nối giữa tấm pin, inverter, tủ điện và hệ thống điện lưới.

Bản vẽ bố trí tấm pin trên mái

Thể hiện số lượng, hướng nghiêng, khoảng cách và vị trí lắp đặt tấm pin.

Sơ đồ đi dây DC/AC

Mô tả toàn bộ đường dây dẫn điện, tiết diện dây, điểm nối, thiết bị bảo vệ.

Bản vẽ khung giá đỡ

Minh họa kết cấu khung, vật liệu sử dụng và cách cố định trên mái.

Các yếu tố để vẽ bản vẽ thiết kế

Để có thể triển khai bản vẽ thiết kế đạt chuẩn, kỹ sư cần thu thập và phân tích nhiều yếu tố khác nhau, bao gồm:

01

Dữ liệu vị trí lắp đặt

  • Hướng và độ nghiêng của mái
  • Kết cấu mái (tôn, bê tông, ngói, v.v.)
  • Diện tích khả dụng và bóng che (cây, tường bao, v.v.)
02

Nhu cầu sử dụng điện của khách hàng

  • Sản lượng tiêu thụ trung bình/tháng
  • Mục tiêu lắp đặt: chủ động nguồn điện hay đầu tư bán điện cho EVN
03

Điều kiện kỹ thuật

  • Điện áp hệ thống (1 pha hoặc 3 pha)
  • Vị trí đặt inverter và tủ điện
  • Khoảng cách dây dẫn và tải trọng mái
04

Tiêu chuẩn kỹ thuật & an toàn

  • Tuân thủ quy chuẩn Việt Nam: QCVN 02:2019/BCT
  • Các tiêu chuẩn quốc tế như IEC 60364, IEC 62548
Những yếu tố này là dữ liệu đầu vào bắt buộc để phần mềm thiết kế (như PVsyst, AutoCAD hoặc SketchUp) có thể cho ra bản vẽ chính xác và khả thi về mặt kỹ thuật.

Bản vẽ thiết kế tham khảo

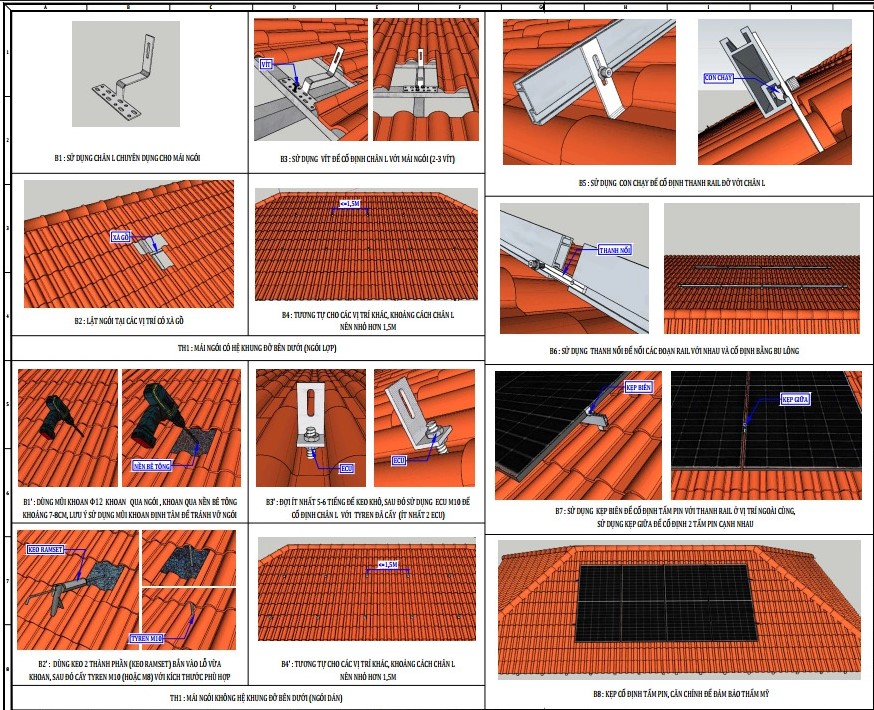

Bản vẽ lắp đặt khung đỡ và tấm pin

Bản vẽ lắp đặt khung đỡ và tấm pin
Bản vẽ lắp đặt khung đỡ và tấm pin

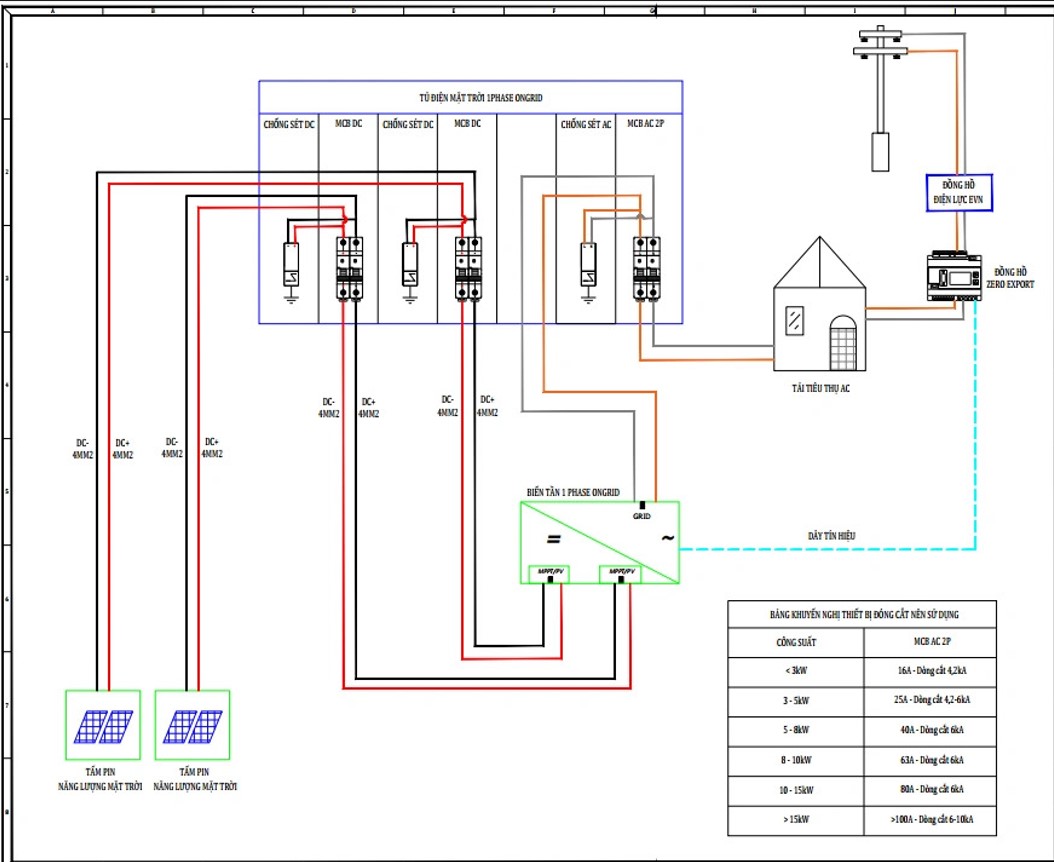

Bản vẽ thiết kế đấu nối hệ thống điện mặt trời 1 phase on grid

Bản vẽ thiết kế đấu nối hệ thống điện mặt trời 1 phase on grid
Bản vẽ đấu nối hệ thống điện mặt trời 1 phase on grid

Bản vẽ thiết kế đấu nối hệ thống điện mặt trời 1 phase hybrid

Bản vẽ thiết kế đấu nối hệ thống điện mặt trời 1 phase hybrid
Bản vẽ đấu nối hệ thống điện mặt trời 1 phase hybrid

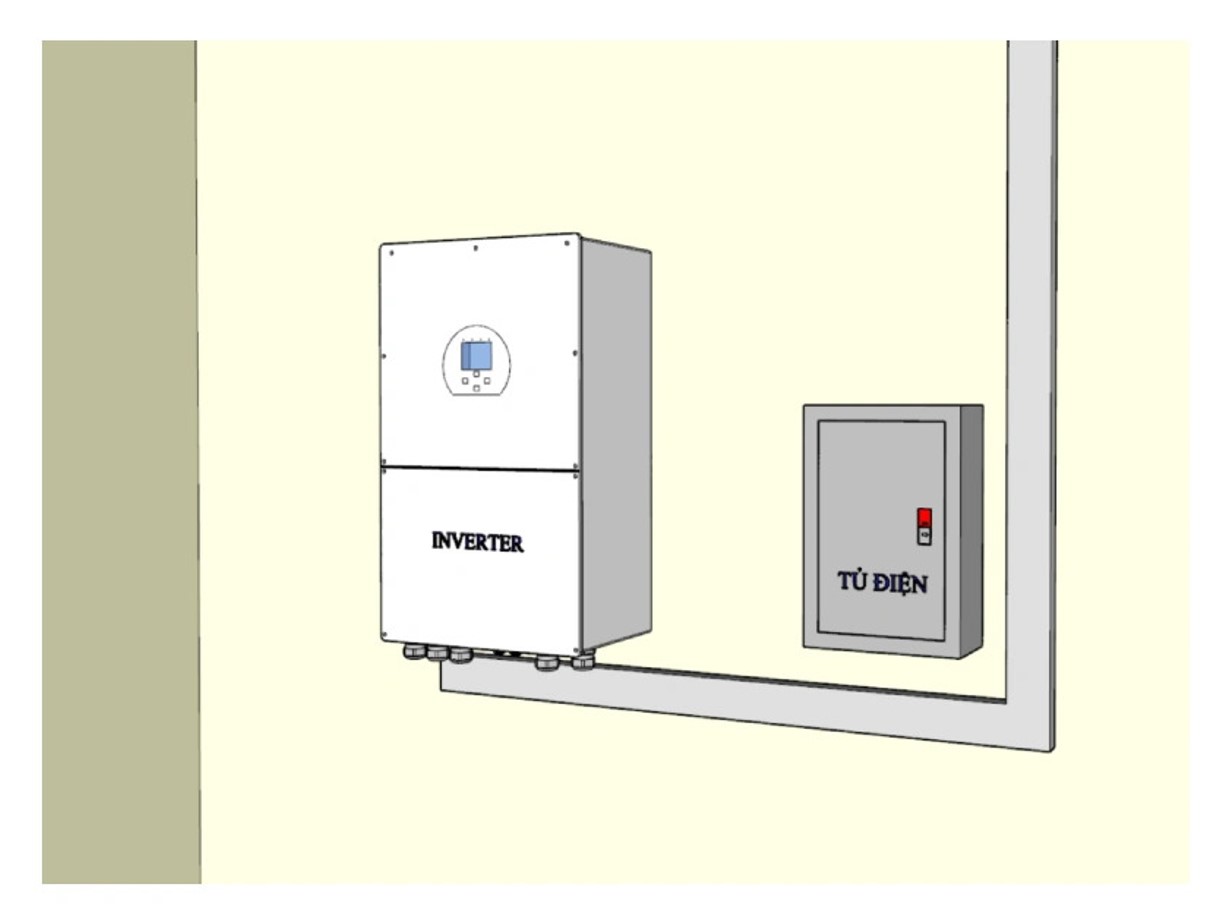

Bản vẽ bố trí thiết bị hệ thống on grid

Bản vẽ bố trí thiết bị hệ thống on grid
Bản vẽ bố trí thiết bị hệ thống on grid

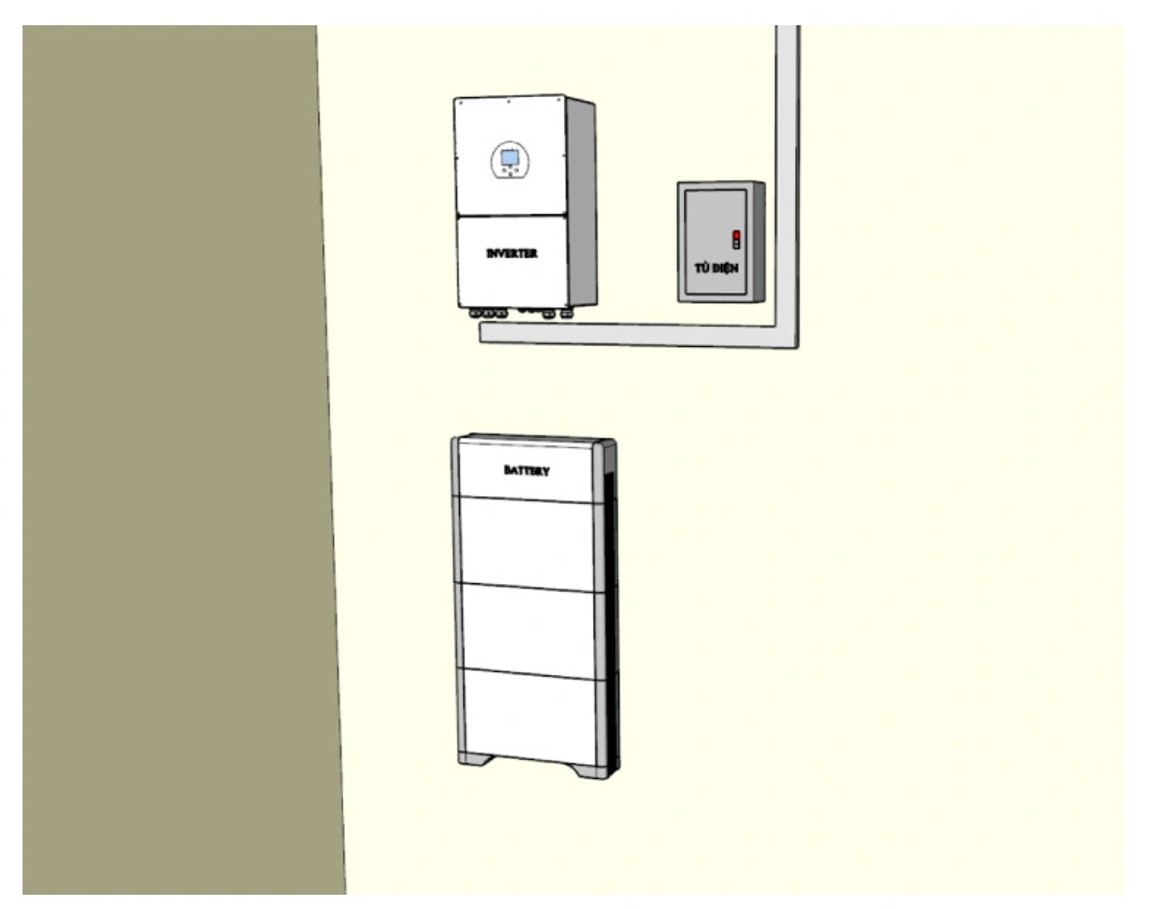

Bản vẽ bố trí thiết bị hệ thống hybrid

Bản vẽ bố trí thiết bị hệ thống hybrid
Bản vẽ bố trí thiết bị hệ thống hybrid

Các lưu ý khi vẽ bản vẽ thiết kế điện mặt trời

Khi thực hiện bản vẽ, kỹ sư cần lưu ý một số điểm quan trọng để tránh sai sót kỹ thuật:

Không lắp pin ở khu vực có bóng che

Bóng che ảnh hưởng đến hiệu suất tổng thể của cả chuỗi pin (string).

Giữ khoảng cách an toàn giữa các dãy pin

Tránh bóng đổ lẫn nhau giữa các hàng pin trong các khung giờ nắng thấp.

Chọn hướng và góc nghiêng tối ưu

Hướng Nam, góc nghiêng 10–15° ở miền Bắc và 5–10° ở miền Nam.

Dùng dây dẫn, CB, chống sét đúng chuẩn

Tránh quá tải hoặc rò điện, đảm bảo an toàn hệ thống điện.

Cập nhật bản vẽ theo thực tế thi công

Đảm bảo thống nhất giữa bản thiết kế và hiện trường, tránh sai lệch.

Lưu trữ bản vẽ gốc

Phục vụ bảo trì, bảo hành và mở rộng hệ thống sau này.

Kết luận

Một bản vẽ thiết kế điện mặt trời chuẩn xác là yếu tố quyết định đến tuổi thọ và hiệu quả đầu tư của toàn bộ hệ thống. Nếu bạn không có chuyên môn kỹ thuật, việc tự thiết kế có thể gây rủi ro về an toàn và hiệu suất.
